ПРОСМОТР ФАЙЛОВ DICOM

Предыдущая страницаВернуться в начало главыСледующая страница

В МЕДИАЛОГ имеется встроенный проигрыватель файлов DICOM (рис. 6.1). Проигрыватель запускается при открытии файла с расширением .dcm из списка документов, прикрепленных к ЭМК (рис. 3.1).

На нижней панели инструментов расположены кнопки управления просмотром файла (запуск и остановка воспроизведения, переход по кадрам, управление скоростью воспроизведения).

Если установлен флажок Буферизировать, перед воспроизведением файла происходит полное его считывание.

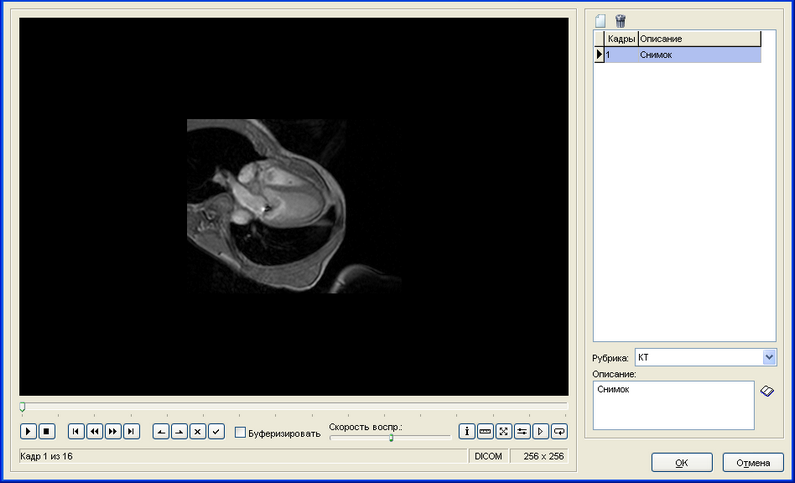

 Рисунок 6.1. Проигрыватель файлов DICOM


Рисунок 6.1. Проигрыватель файлов DICOM

Также внизу окна имеются настройки:

dcm_viewer_info

Показать информацию (Ctrl+I) – показать информацию, заданную в личных настройках пользователя (см. ниже);

dcm_viewer_line

Показать линейки (Ctrl+U) – показать сетку (рис. 6.2). В данном режиме появляется возможность проводить измерение расстояния между двумя точками изображения: для этого нужно щелкнуть мышью в исходной точке и, не отпуская кнопку мыши, протянуть линию до конечной точки. Для отображения длины линии используется специальный тэг (см. ниже);

dcm_viewer_exp

Растянуть изображение (Ctrl+Z) – растянуть по размеру окна проигрывателя;

dcm_viewer_options

Настройки изображения (Ctrl+O) – изменить яркость, контрастность, насыщенность изображения, а также шаг сетки (рис. 6.2);

dcm_viewer_auto

Автоматическое воспроизведение файла при открытии (Ctrl+A);

dcm_viewer_repeat

Автоповтор воспроизведения (Ctrl+R).

Все вышеперечисленные настройки сохраняются для пользователя.

В правой части окна пользователю доступны закладки. Закладка создается на текущий номер кадра, внизу можно ввести ее описание и выбрать рубрику, в которую она будет сохранена. При закрытии окна (кнопка ОК) закладка сохраняется в виде файла формата .jpg. Можно создать закладку на несколько кадров: для этого необходимо задать границы воспроизведения и создать новую закладку. При закрытии окна сохранится ее первый кадр.

Если для типа текущей записи ЭМК заданы опции импорта, закладка сохраняется как файл формата .jpg и импортируется в данную запись. Также в поле Описание можно ввести значение из контекстного справочника соответствующего поля. Поля изображения и описания определяются в настройках импорта изображений (см. раздел ИМПОРТ ИЗОБРАЖЕНИЙ ПРИ СОЗДАНИИ ЗАПИСИ В ЭМК).

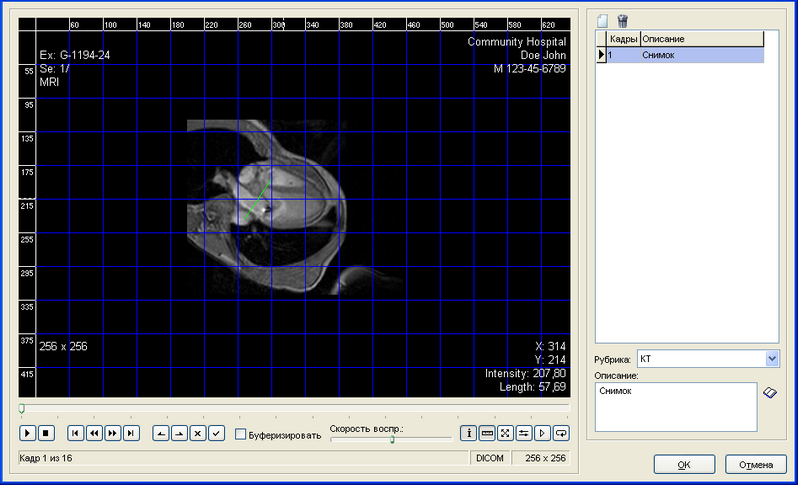

 Рисунок 6.2. Проигрыватель файлов DICOM с отображением измерений и дополнительной информации


Рисунок 6.2. Проигрыватель файлов DICOM с отображением измерений и дополнительной информации

Отображение дополнительной информации

В окне проигрывателя DICOM можно добавить дополнительную информацию, прописав соответствующие тэги в личных настройках пользователя (меню Пользователь / Личные настройки, раздел Настройки программы / Личные). В группе настроек DICOM выбирается положение для дополнительной информации (например, Тэги в нижнем правом углу) и задаются шаблоны, каждый из которых соответствует строке текста. В шаблонах доступны следующие тэги:

{CursorPosX} – позиция курсора по оси X;

{CursorPosY} – позиция курсора по оси Y;

{Intensity} – яркость пиксела, на котором стоит курсор;

{Length} – длина проведенной пользователем линии.

Тэги заключаются в фигурные скобки. Текст, не заключенный в фигурные скобки, отображается в окне проигрывателя без изменений.

Пример настройки шаблонов приведен на рис. 6.3. В окне проигрывателя они отображаются, как показано на рис. 6.2.

Для того, чтобы вывести несколько параметров одной строкой, можно прописать, например, следующее значение шаблона:

Длина: {Lenghth} / Х:{CursorPosX} / Y:{CursorPosY}

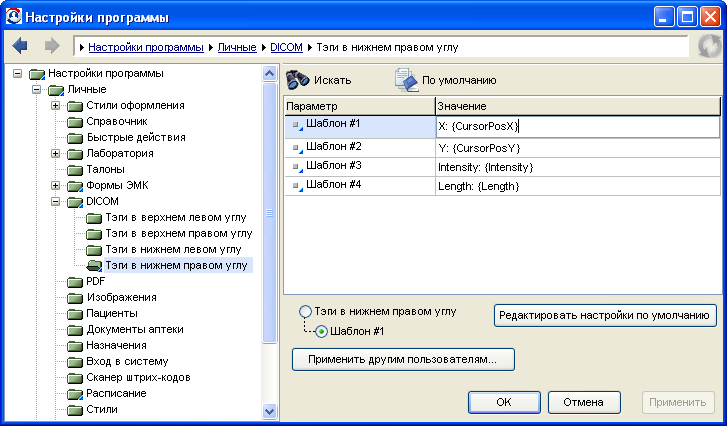

 Рисунок 6.3. Тэги в окне проигрывателя DICOM


Рисунок 6.3. Тэги в окне проигрывателя DICOM
