В случае, если репликация происходит между сервером и несколькими переносными компьютерами, можно облегчить настройку, используя зеркальные схемы. В этом случае настраивается по одной схеме входа и выхода, к которым прикрепляются зеркальные схемы для каждого ноутбука. При этом все основные настройки хранятся в главной схеме, а для зеркальных схем указываются лишь индивидуальные настройки каждого ноутбука.

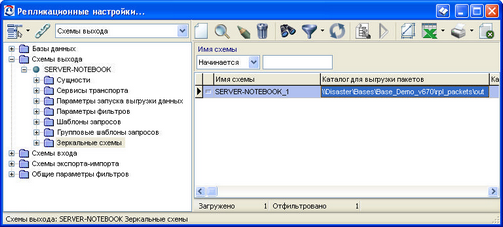

Рисунок 3.27. Зеркальные схемы
Для реализации такой схемы необходимо настроить основные схемы входа и выхода, в которых определить:
·имя схемы;
·имя обратной схемы;
·базы данных входа (для схемы входа это будет локальная база, для выхода – произвольная, можно создать виртуальную базу данных);
·базы данных выхода (для схемы выхода это будет локальная база, для входа – произвольная, можно создать виртуальную базу данных);
·опция Схема активна должна быть выключена;
·каталоги входа и выхода (не обязательно, если в зеркальных схемах будут использоваться индивидуальные каталоги);
·все сущности, участвующие в репликации.
Далее для каждого ноутбука необходимо создать активные зеркальные схемы входа и выхода в разделе Зеркальные схемы внутри основной схемы. Зеркальных схем может быть сколь угодно много – по количеству подключаемых персональных компьютеров.
Настройки зеркальных схем аналогичны настройкам, описанным ранее (см. Настройка схем выхода и входа). В зеркальных схемах не надо настраивать сущности, так как для зеркальных схем автоматически используются сущности основной схемы.
Для зеркальных схем можно указать индивидуальные сервисы транспорта, параметры фильтров и параметры запуска выгрузки данных.
Дополнительно в зеркальной схеме можно указать опции:
·Использовать транспорт основной схемы – будут использоваться настройки транспорта главной схемы.
·Использовать каталоги основной схемы – в этом случае для текущей схемы каталоги для загрузки / выгрузки пакетов будут использоваться из основной схемы.
·Поддержка групповых запросов (в случае с ноутбуками рекомендуется выключить).

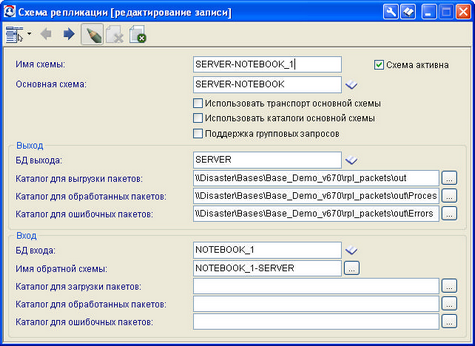

Рисунок 3.28. Зеркальная схема
