Тип источника: Последовательный порт

Источник информации Последовательный порт используется для обмена данными с оборудованием, поддерживающим последовательный интерфейс RS-232. Для подключения необходимо наличие интерфейсных кабелей (рекомендуется длина кабеля не более чем 5 метров). К одному компьютеру возможно подключение нескольких приборов к разным COM-портам, количество которых, ограничено конфигурацией компьютера. Метаскан поддерживает до 4-х подключений (COM1-COM4).

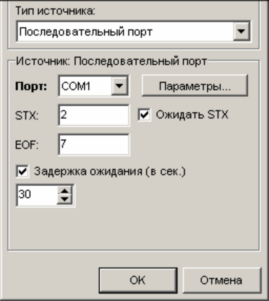

Для его настройки предназначены две группы параметров: параметры настройки собственно порта, принимающего информацию, и параметры, определяющие, каким образом будут интерпретироваться поступающие данные.

К параметрам первой группы относится поле Порт, предназначенное для выбора используемого COM-порта и кнопка Параметры…, предназначенная для его настройки. Значения этой группы должны строго соответствовать настройкам подключаемого оборудования.

Во вторую группу входят следующие настройки:

Ожидать STX - определяет, будет ли система ожидать специальный символ (STX), определяющий начало блока данных, или приём данных начинается с получением первого символа.

STX - десятичный код символа, определяющего начало блока данных (документа).

EOF - десятичный код символа, определяющий конец блока данных (документа).

Задержка ожидания - включает режим определения конца блока данных по отсутствию принимаемой информации и позволяет задать интервал ожидания (в секундах).

metascan (8)

В случае использования специализированных драйверов некоторые из этих настроек могут игнорироваться.
