Активные объекты схем

При помощи активных объектов можно выделить на схеме различные области, например, сегменты сердца, и использовать их в качестве справочника при заполнении ссылки на тот или иной сегмент. Такая настройка осуществляется следующим образом:

·в окне подключения изображения (рис. 2.8.3) нажать кнопку … справа от надписи Типовые схемы;

·в открывшемся окне (рис. 2.8.6) найти подключаемый рисунок и нажать кнопку выбора полей;

·в открывшемся окне (рис. 2.8.7) выбрать поле, которое будет автоматически заполняться при выборе той или иной области на схеме.

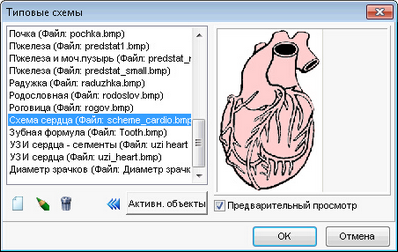

Рисунок 2.8.6. Типовые схемы

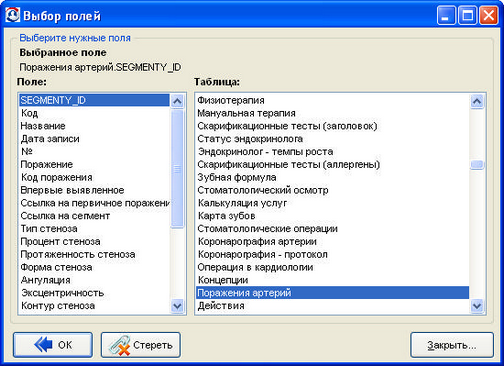

Рисунок 2.8.7. Выбор поля

·в окне на рис. 2.8.6 нажать кнопку Активн. объекты: откроется окно Активные объекты для схемы (рис. 2.8.8). В левой части этого окна находится список активных объектов, для их создания и удаления служат стандартные кнопки в верхней части окна. Когда создается новый объект, он отображается в виде пустой строки в конце списка объектов. Для редактирования нужно выделить его мышью;

·в разделе окна Активный объект любыми средствами рисования задается область рисунка, связанная с данным объектом (т.е. все, что создано на рисунке, будет относиться к текущей активной области);

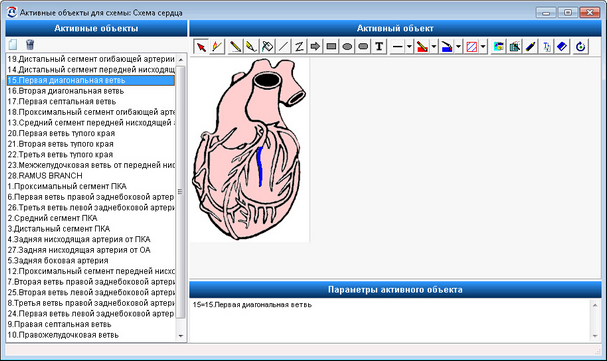

Рисунок 2.8.8. Редактирование активных объектов для схемы

·в нижней части окна задаются параметры объекта в следующем виде:
Значение для заполнения поля=Код объекта.Название объекта
Например: 15=15.Первая диагональная ветвь. Здесь значение до знака равенства – ID записи в справочной таблице, соответствующее выделенной области. Текст после знака равенства – код и наименование выделенной области. Этот текст будет отображаться в качестве подсказки при наведении курсора на выделенную область активного объекта;

·для сохранения нужно закрыть окно на рис. 2.8.8. Результат показан на рис. 2.8.9: поле Сегмент заполняется двойным щелчком по нужной области.

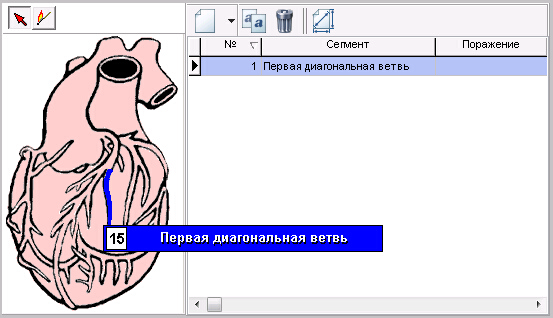

Рисунок 2.8.9. Рисунок с активными областями на экранной форме
