Графические методы представления данных используются для отображения динамики числовых показателей. Период отображения задается автоматически от первой до последней даты записи в истории болезни. Переменными графика являются лабораторные измерения. Список всех измерений находится в меню Лаборатория / Нормативы, раздел Измерения.

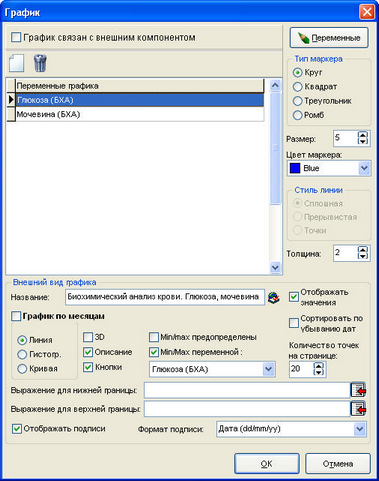

Чтобы вставить график на форму, нужно войти в режим редактирования формы и в контекстном меню выбрать Вставить/График. В свойствах графика (контекстное меню, команда Свойства) определяется список отображаемых переменных и внешний вид (рис. 2.7.1).

Выбор переменных

Нажав кнопку Редактировать, в правой части окна можно определить параметры выбранной переменной:

·ее Название,

·Таблицу и Поле, данные из которого будут значениями переменной, Элемент динамической структуры (динамическую таблицу) или Локальный запрос и поле из него.

·Мин. и Макс. — минимальный и максимальный пределы изменения,

·цвет изображения на графике.

На закладке Норматив задаются рекомендуемые и предельные значения норм для данной переменной.

Сохранение результатов редактирования происходит при нажатии на кнопку ОК и закрытии окна.

Настройка вида графика

В разделе Тип маркера определяются форма, размер и цвет маркера, отмечающего значение переменной на графике. В разделе Стиль линии определяются вид и толщина линии графика. Тип маркера и стиль линии задаются для каждой переменной графика.

В разделе Внешний вид графика определяются общие параметры графика:

·Название — произвольное название графика, которое отображается в его заголовке;

·График по месяцам — режим отображения графика по месяцам с возможностью выбрать год и месяц (рис. 2.7.3 внизу);

·Линия / Гистограмма / Кривая — тип линии графика;

·3D — 3D отображение графика;

·Описание — отображение информации вида "Цвет линии - Переменная", необходимой, если на графике представлено несколько переменных;

·Кнопки — отображение панели, содержащей кнопки копирования графика и переключения его вида;

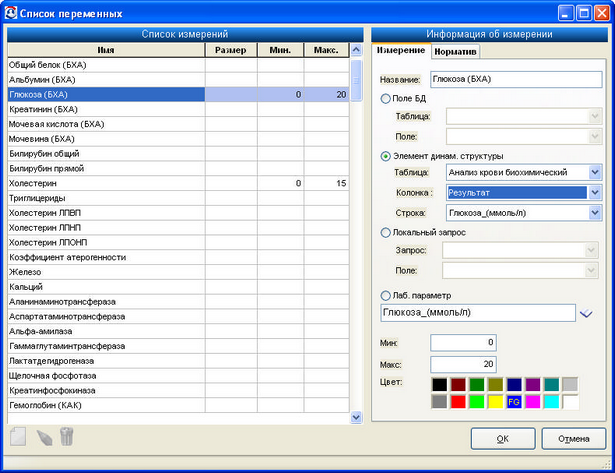

·флажок Min/Max предопределены устанавливается при необходимости отображать по вертикальной оси весь диапазон значений переменной, который определяется при ее редактировании (рис. 2.7.2). В этом случае в выпадающем списке Min/Max переменной нужно выбрать ту переменную, минимальное и максимальное значение которой будут использоваться. Если флажок снят, минимум и максимум по вертикальной оси подбираются автоматически;

·поля Выражение для нижней границы, Выражение для верхней границы используются для ограничения значений по дате (по горизонтальной оси). Кнопка рядом с полем вызывает редактор формул, в котором пишется выражение, вычисляющее дату;

·флажок Отображать значения включает показ значений переменной рядом с маркером;

·флажок Сортировать по убыванию дат изменяет порядок отображения значений (по умолчанию они расположены по возрастанию дат);

·Количество точек на странице — количество значений переменной, которое одновременно отображается на графике; если значений больше, на графике появляется полоса прокрутки;

·флажок Отображать подписи включает показ подписи на горизонтальной оси к каждому значению переменной. По умолчанию подписью является дата в формате dd/mm/yy. В поле Формат подписи можно выбрать один из предопределенных форматов или вписать свой. Для обозначения даты и времени используются следующие символы:

d                день без вездущего нуля (1-31)

dd                день с ведущим нулем (01-31)

ddd        сокращенное название дня недели (Пн-Вс)

dddd        полное наименование дня недели (понедельник-воскресенье)

m                месяц без ведущего нуля (1-12)

mm        месяц с ведущим нулем (01-12)

mmm        сокращенное название месяца (янв-дек)

mmmm        полное название месяца (Январь-Декабрь)

yy                последние две цифры года (00-99)

yyyy        год полностью (0000-9999)

h                час без ведущего нуля (0-23)

hh                час с ведущим нулем (00-23)

n                минута без ведущего нуля (0-59)

nn                минута с ведущим нулем (00-59)

s                секунда без ведущего нуля (0-59)

ss                секунда с ведущим нулем (00-59)

/                разделитель дат

:                разделитель времени

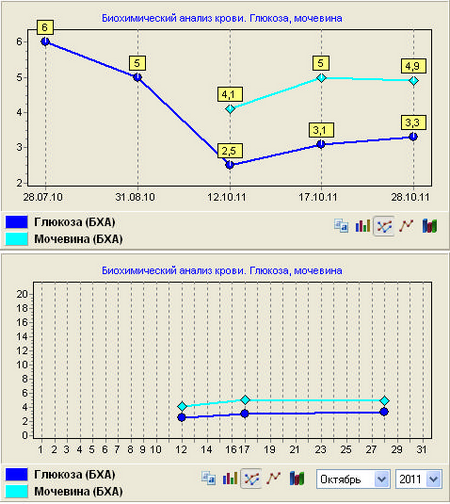

Примеры графиков показаны на рис. 2.7.3. В нижней части объекта находятся кнопка копирования изображения графика в буфер и четыре кнопки изменения вида отображения данных (Гистограмма, Линия, Кривая, 3D).

Графики, связанные с внешними компонентами

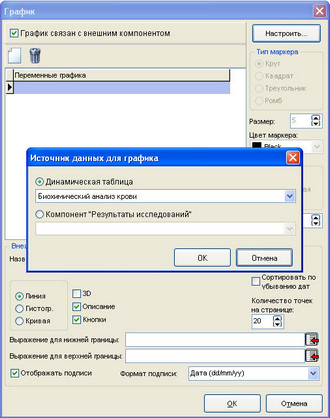

График может отображать значения текущего параметра динамической таблицы или компоненты "Результаты анализов". Чтобы связать график с внешним компонентом, нужно установить в свойствах графика флажок График связан с внешним компонентом и нажать кнопку Настроить (рис. 2.7.4).

В открывшемся окне выбирается динамическая таблица или компонента "Результаты исследований" из тех, что расположены на  экранной форме.

Чтобы просмотреть график изменений определенного параметра, нужно установить курсор строку с данным параметром в динамической таблице / компоненте "Результаты исследований".
